一、橡膠瓣止回閥 產品概述

HC44X系列橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。閥門中的橡膠瓣由鋼板、鋼棒開關壽命可達100萬次。H44X系列橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。 橡膠瓣止回閥主要適用于臥式安裝的排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。此閥還可以安裝在 蓄水池進出水管的旁通管上，以防止池水倒流給排水系統中。

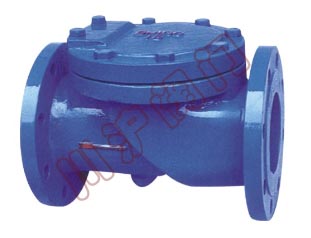

二、橡膠瓣止回閥 產品圖片

橡膠瓣止回閥_H44X

三、橡膠瓣止回閥 性能參數

公稱壓力	1.0	1.6	2.5
殼體試驗壓力	1.5	2.4	3.75
密封試驗壓力	1.1	1.76	2.75
介質溫度	≤80℃
適用介質	清水、油品

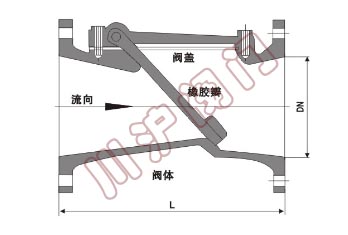

四、橡膠瓣止回閥 結構圖

五、橡膠瓣止回閥 連接尺寸

公稱通徑	L	H
40	165	165
50	203	165
65	216	185
80	241	200
100	292	220
125	330	280
150	356	285
200	495	340
250	622	395
300	698	445
350	787	505
400	914	565
450	978	615
500	978	670
600	1295	780

六、橡膠瓣止回閥 典型安裝示意圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
