衛生級帶支架蝶閥

產品展示>> 衛生級閥門>>衛生級帶支架蝶閥

一、衛生級帶支架蝶閥產品概述

衛生級帶支架蝶閥是用來和氣動執行器連接組成氣動衛生級蝶閥，或和電動執行器連接組成電動衛生級蝶閥，閥門為一體化設計，極大的方便了和驅動執行器連接的成本和控制，具有結構緊湊、安裝方便、拆卸簡單的特點。衛生級帶支架蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、生化工業過程控制場合。

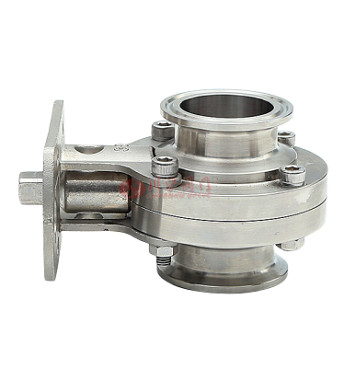

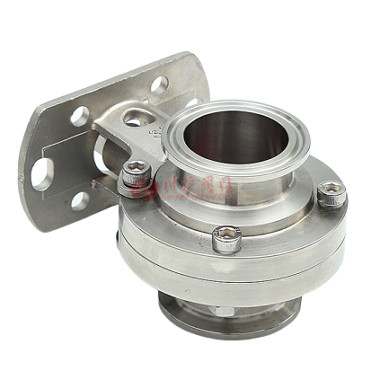

二、衛生級帶支架蝶閥產品圖片


衛生級帶支架蝶閥	衛生級帶支架蝶閥

三、衛生級帶支架蝶閥技術參數

產品型號	D71X-10P、D71X-16P、D71X-16R、D71X-16RL
工作溫度	≤80℃
閥體材質	不銹鋼SUS304、SUS316、SUS316L
密封材料	硅橡膠、氟橡膠、聚四氟乙烯
表面拋光精度	內外鏡面拋光Ra＜0.4um
驅動方式	手動、氣動、或電動
工作壓力	0-16bar
連接形式	快裝式、外螺紋式、焊接式、對夾式

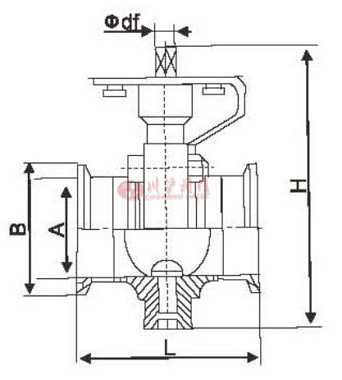

四、衛生級帶支架蝶閥結構圖

五、衛生級帶支架蝶閥連接標準和尺寸

規格	A	B	L	H	d	重量KG
c19	16	50.5	66	105	11x11	1.4
c25	22	50.5	66	105	11x11	1.3
c32	29	50.5	66	105	11x11	1.2
c38	35	50.5	70	105	11x11	1.3
c45	42	64	70	120	11x11	1.4
c51	48	64	70	130	11x11	1.6
c57	53	77.5	76	135	11x11	1.9
c63	59	77.5	76	145	11x11	2
c76	72	91	80	155	11x11	2.3
c89	85	106	84	170	11x11	3
c102	98	119	85	185	14x14	3.4
c108	104	119	85	190	14x14	3.8
c114	110	130	95	200	14x14	4.2
c133	128	145	113	215	14x14	5.6
c152	148	168	123	245	17x17	7.5
c159	153	183	123	245	17x17	7.5
