高平臺氣動球閥

產品展示>> 氣動球閥>>高平臺氣動球閥

一、高平臺氣動球閥產品概述

上海川滬閥門有限公司生產的高平臺氣動球閥重要的特點是免支架安裝，閥體和支架一體式鑄造、加工、成型，可以便捷的和氣動執行器直接安裝，由于是免支架設計，閥體和氣缸安裝非常緊湊、占用空間小、更換放方便。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大?。ㄅ溟y門定位器）。
型號：CHQ641F、CHQ641PPL、CHQ641H
特點：
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
適用場景:
高平臺氣動球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

二、高平臺氣動球閥產品圖片

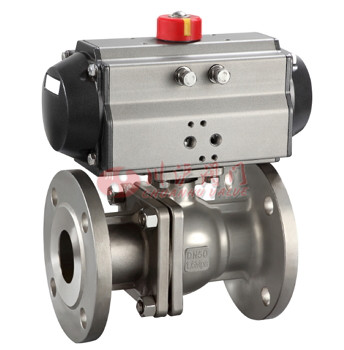

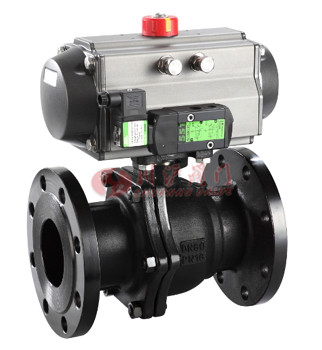

高平臺氣動球閥(不銹鋼閥體)	高平臺氣動球閥（鑄鋼閥體）

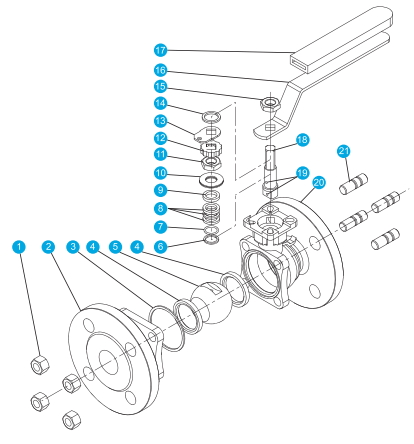

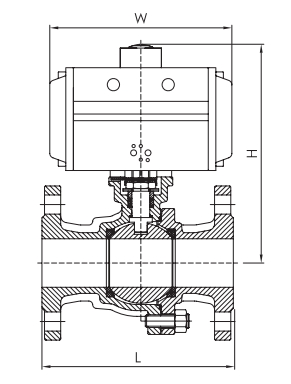

三、高平臺氣動球閥零部件材料

序號	零部件	材質
1	NUT	SUS304
2	CAP	CF6M	CF8
3	CAP GASKET	PTFE	R-PTFE
4	BALL SEAT	PTFE	R-PTFE
S	8ALL	SUS316	SUS304
6	THRUST WASHER	PTFE	R-PTFE
7	ORING	VITON
e	STEM PACKING	PTFE
9	GLAND	SUS304
10	BELLEVILLE WASHER	SUS304
11	STOP NUT	SUS304
12	NUTCAP	SUS304
13	LOCKING PIN	SUS304
14	WASHER	SUS304
15	STEM NUT	SUS304
16	HANDLE	SUS304
17	HANDLE COVER	PLASTIC
18	STEM	SUS316	SUS304
19	ANTISTATIC	SUS304
20	BODY	CF6M	CF8
21	BOLT	SUS304

四、高平臺氣動球閥技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	快開特性
可調范圍	DN15-65							DN80-300
可調范圍	250:1							350:1
適用溫度	密封面
適用溫度	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃
配置執行機構	可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

五、高平臺氣動球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
