電動內螺紋球閥

產品展示>> 電動球閥>>電動內螺紋球閥

一、電動內螺紋球閥產品概述

上海川滬閥門有限公司生產的電動內螺紋球閥，是由角行程的電動執行機構和球閥組成，適用于兩位切斷和調節的場合。內螺紋電動球閥閥體與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。
特點：
1.動作時間快，輸出穩定，可靠性高。
2.結構簡單、體積小、重量輕。
3.配套簡單，流通能力大。
適用場景:
電動內螺紋球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制場合。

二、電動內螺紋球閥產品圖片

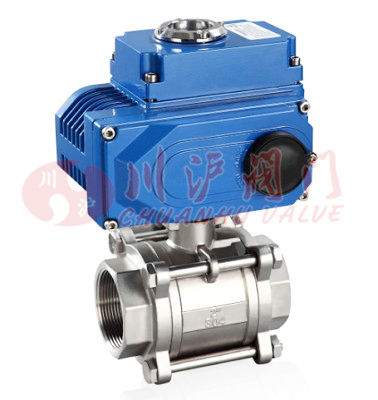

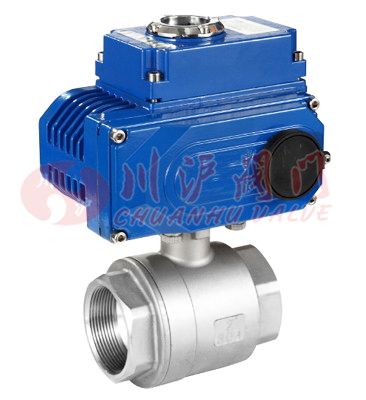

電動內螺紋球閥(三片式內螺紋連接)	電動內螺紋球閥(二片式內螺紋連接)

三、電動內螺紋球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、電動內螺紋球閥技術參數

公稱通徑DN(mm)	10	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三片式精鑄閥體、二片是精鑄閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1
配置執行機構	可配HQ、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、電動內螺紋球閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、電動內螺紋球閥性能規范

試驗壓力(Mpa)	公稱壓力(Mpa)					壓力級			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

七、電動內螺紋球閥結構圖

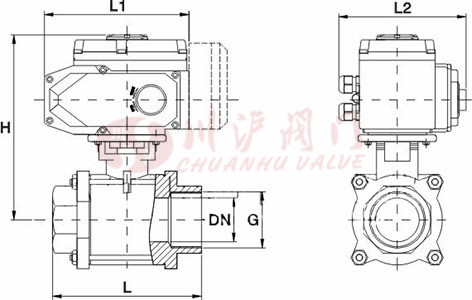

八、電動內螺紋球閥連接尺寸

主要外形尺寸-PN16~64（16~64bar）
公稱通徑 DN	尺寸mm					執行器選配
公稱通徑 DN	L	L1	L2	H	G	執行器選配
10	63	165	150	215	1/4	CHV-005	CHQ-010
12	63	165	150	218	3/8	CHV-005	CHQ-010
15	65	165	150	223	1/2	CHV-005	CHQ-010
20	75	165	150	230	3/4	CHV-005	CHQ-010
25	82	165	150	190	1	CHV-010	CHQ-010
32	96	165	150	195	11/4	CHV-010	CHQ-010
40	105	190	170	210	11/2	CHV-020	CHQ-015
50	126	190	170	220	2	CHV-020	CHQ-015
65	166	190	170	235	21/2	CHV-040	CHQ-020
80	192	270	220	280	3	CHV-060	CHQ-030
100	252	270	220	295	4	CHV-080	CHQ-040
