D941W電動煙氣蝶閥

一、D941W電動煙氣蝶閥產品概述

上海川滬閥門有限公司生產的D941W電動煙氣蝶閥為垂直板式中線蝶閥，閥體材質選用碳鋼或不銹鋼材料卷焊而成，適合低壓、大口徑、通風或尾氣處理場合使用，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用；
2、具有耐磨性好、工作穩定可靠、操作方便；
3、泄漏率小、使用壽命長、安裝維修方便；
4、適用于低壓差、大口徑、大流量場合，
適用場景:
D941W電動煙氣蝶閥適合在煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。

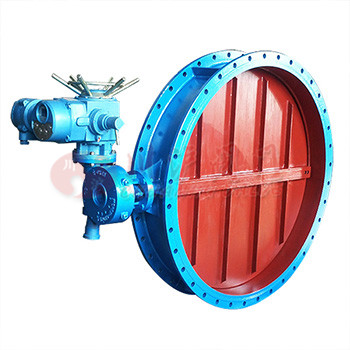

二、D941W電動煙氣蝶閥產品圖片

D941W電動煙氣蝶閥

三、D941W電動煙氣蝶閥性能規范

公稱壓力（MPa)	0.1MPa	介質溫度	-30℃～-1000℃
控制方式	ON-OFF/4-20mA	適用介質	冷熱風、煙氣
介質流速	25m/s	泄漏率	1~5%

四、D941W電動煙氣蝶閥主要零部件材料

零件名稱	閥體	閥板	閥軸
材料	Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼	Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼	碳鋼、不銹鋼

五、D941W電動煙氣蝶閥多回轉電動執行器參數

型號	公稱轉矩 (N.m）	大控制轉矩 (N.m）	小控制轉矩 (N.m）	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動速比	輸出轉速 (r/min）	電機功率 (kw）	重量 (kg）
Z5	50	75	≤25	150	28	1∶1	18	0.12	28
Z10	100	150	≤50	160			24、36	0.25 0.37	61
Z15	150	225	≤75					0.37 0.55	63
Z20	200	300	≤100		40			0.55 0.75	63
Z20	200	300	≤100		28			0.55 0.75	63
Z30	300	450	≤150		40		24	0.75	65
Z30	300	450	≤150		28		24	0.75	65
Z45	450	675	≤225	110	48		24	1.1	110
Z45	450	675	≤225				36	1.5	110
Z60	600	900	≤300				24	1.5	112
Z60	600	900	≤300				36	2.2	112
Z90	900	1350	≤450		60		24	2.2	139
Z90	900	1350	≤450		48		36	3.0	139
Z120	1200	1800	≤600		60		24	3.0	142
Z120	1200	1800	≤600		48		24	3.0	142
Z180	1800	2160	≤900	140	70	25∶1	24	4.0	261
Z180	1800	2160	≤900				36	5.5	261
Z250	2500	3000	≤1250				24	5.5	264
Z350	3500	4200	≤1750		75	13∶1	18	7.5	430
Z500	5000	6000	≤2500		75	13∶1	18	10	440
Z800	8000	9600	≤4000	120	80	90∶1	12	13	800
Z1000	10000	12000	≤5000	120	100	90∶1	12	15	820

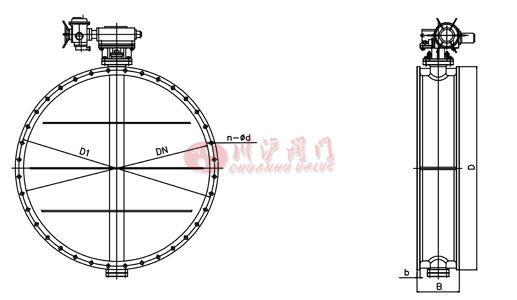

六、D941W電動煙氣蝶閥結構圖

七、D941W電動煙氣蝶閥連接尺寸

DN	D1	D	B	b	n-d
DN200	280	320	140	14	8—18
DN250	335	375	140	14	12-18
DN300	395	440	170	14	12-22
DN400	495	540	190	16	16-22
DN500	600	645	190	18	16-22
DN600	705	755	210	20	20-26
DN700	810	860	210	20	24-26
DN800	860	900	210	20	24-30
DN900	1020	1075	250	20	24-30
DN1000	1120	1175	250	22	28-30
DN1200	1320	1375	250	24	32-30
DN1400	1520	1575	300	24	36-30
DN1500	1620	1675	300	24	40-30
DN1600	1730	1790	300	24	40-30
DN1800	1930	1990	300	24	44-30
DN2000	2130	2190	300	24	48-30
DN2200	2340	2405	300	24	52-33
DN2400	2540	2605	350	26	56-33
DN2500	2640	2705	350	26	56-33
DN2600	2740	2805	350	26	60-33
DN2800	2960	3030	350	30	64-34
DN3000	3160	3230	400	34	68-36
