電動球閥選型專題

上海川滬閥門有限公司專業生產電動球閥。上海川滬閥門歷盡多年研發電動執行機構、精小型電動執行機構、防爆型電動執行機構，使每一個電動執行器都達到性能穩定，可操作性高、調節精度好等特點，和各種形式球閥完美匹配。開發出一系列電動開關型球閥、電動調節型球閥、電動超薄球閥、電動法蘭球閥等品牌產品。川滬閥門生產出的電動球閥具有性能穩定、結構緊湊、重量輕、使用方便等特點。不斷汲取客戶反饋的信息，改善調節閥閥門的各項性能參數，努力達到每一個電動球閥都是精品，每一個川滬品牌的電動球閥都是性能可靠的產品。銷售熱線：021-5186 3046

• 電動球閥執行機構-普通型
• 電動球閥執行機構-防爆型
• 電動球閥閥體選型-法蘭球閥


• 電動球閥閥體選型-三通球閥
• 電動球閥閥體選型-內螺紋球閥
• 電動球閥閥體選型-超薄球閥


• 電動球閥閥體選型-偏心球閥

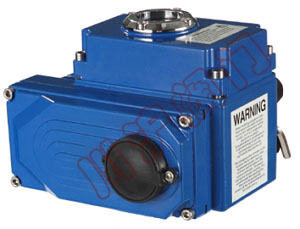

電動球閥執行機構-普通型

CHV 精小型電動執行機構，用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭距達4000N·m。
普通型電動執行機構 產品特點：
1.殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇。
2.全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3.指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
4.用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
5.底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。可以垂直安裝，也可以水平安裝。
6.控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
7.手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將板手置于板手夾內，方便使用。
8.機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
詳細信息：CHV 精小型電動執行機構樣本下載|說明書下載

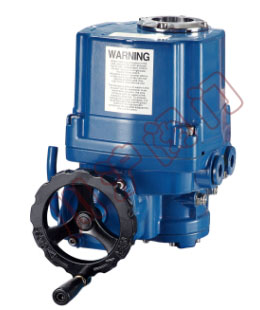

電動球閥執行機構-防爆型

電動防爆型執行機構，默認防爆等級為ExdII BT4（其他防爆等級需要訂制），以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭距達4000N·m。用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。
防爆型電動執行機構 產品特點：
1.殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型和防爆型供選擇。
2.全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
3.智能型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。
4.手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在電機不通電的狀況下，電動執行器將保持永久手動狀態）

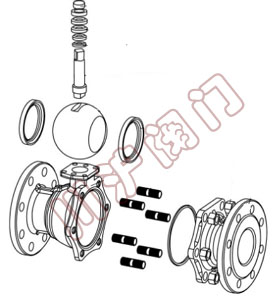

電動球閥閥體選型-法蘭球閥

電動法蘭球閥是由電動執行機構和法蘭球閥（見示意圖）組成。根據客戶需求可以是調節型（輸入輸出信號4-20mA）或開關型。球閥閥芯也根據具體使用情況可以分別選用O型球閥或V型球閥。O型球閥：可起調節和切斷作用，常用于兩位式控制。它流路簡單，全開時完全形成直管通道，壓力損失小，特別適用 于高粘度、懸浮液、紙漿等流體場合。密封可靠，泄漏量很小，軟密封球閥可達到氣泡級密封。V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中佳的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。
電動法蘭球閥，電動執行器與閥門采用直聯方式，外形精巧美觀。電動法蘭球閥可采用多種閥座，常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封，具有磨擦系數低、操作力矩小、泄露量高可達零泄露等優點，多種閥座材料可供選擇，適應范圍更廣。電動法蘭球閥根據結構可分為電動硬密封球閥和電動軟密封球閥兩種。
詳細信息：電動法蘭球閥樣本下載|說明書下載

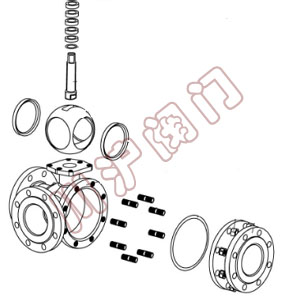

電動球閥閥體選型-三通球閥

電動三通球閥是由精小型電動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通球閥以220V單相交流電為動力源，接受控制系統的開關信號，通過單相電源切換驅動可逆單相齒輪減速機，使球閥按規定要求對管路進行切換。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封電動三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
電動三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
詳細信息：電動三通球閥樣本下載|說明書下載

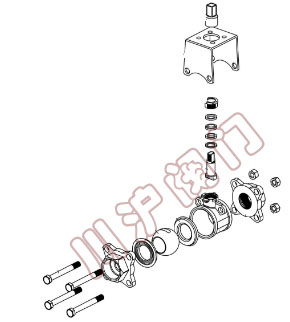

電動球閥閥體選型-內螺紋球閥

電動內螺紋球閥角行程電動執行器及內螺紋球閥組成，適用于兩位切斷、調節的場合。內螺紋電動球閥閥體與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。內螺紋電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
內螺紋電動球閥配用的執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性， 可瞬時停機，定位時無振蕩，定位精度可達0.3%以上?？煽毓栎敵?，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，內螺紋電動球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。
電動內螺紋球閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
詳細信息：電動內螺紋球閥樣本下載|說明書下載

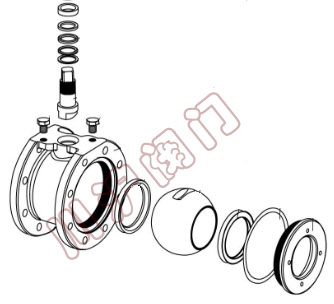

電動球閥閥體選型-超薄球閥

電動超薄球閥電動超薄球閥是有電動角行程執行機構和超薄球閥組成。電動執行機構可以是開關型和調節型，電動超薄球閥輸入輸出信號4-20mA。超薄球閥，閥體材質根據客戶使用工況選型，閥體材質可以是鑄鋼和不銹鋼材質。電動超薄球閥具有結構緊湊，重量輕，電動執行機構精小，性能穩定等特點。電動超薄球閥根據不同的參數，選型不同，可以是電動鑄鋼超薄球閥、電動不銹鋼超薄球閥、電動開關型超薄球閥、電動調節型超薄球閥等。
電動超?。▽A）球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。通常電動超薄球閥適用于安裝位置比較短的場合。電動對夾球閥配用的CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。 電動超薄球閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。
詳細信息：電動超薄球閥樣本下載|說明書下載

電動球閥閥體選型-偏心球閥

電動偏心球閥 是由角行程電動執行器及和偏心半球閥組成，執行器采用一體化結構，電動執行機構內置伺服系統，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。電動偏心半球閥是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，電動偏心半球閥具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。
1.不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力"突變"的影響； 2.具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
3.防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
4.當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
5.適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
電動偏心半球閥(凸輪撓曲調節閥)廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
詳細信息：電動偏心球閥樣本下載|說明書下載

更多電動球閥選型信息，請咨詢上海川滬閥門有限公司銷售部
